Обновление программного обеспечения

При изменении правил в каком-либо виде спорта (например, в баскетболе или хоккее) необходимо обновить микропрограмму (прошивку) табло. Новая версия прошивки находится в микроконтроллере, который мы высылаем по почте.

В современных моделях табло (изготовленных позже 2005 года) микроконтроллер расположен в пульте управления. В ранних моделях (изготовленных до 2005 года) микроконтроллер находится внутри табло.

Замена микропроцессора в пульте управления:

1. Обесточьте табло и табло атаки (в случае универсальных табло).
2. Отверните 6 винтов на нижней крышке пульта и откройте её.
3. Отверните винты, крепящие плату к корпусу, и извлеките плату.

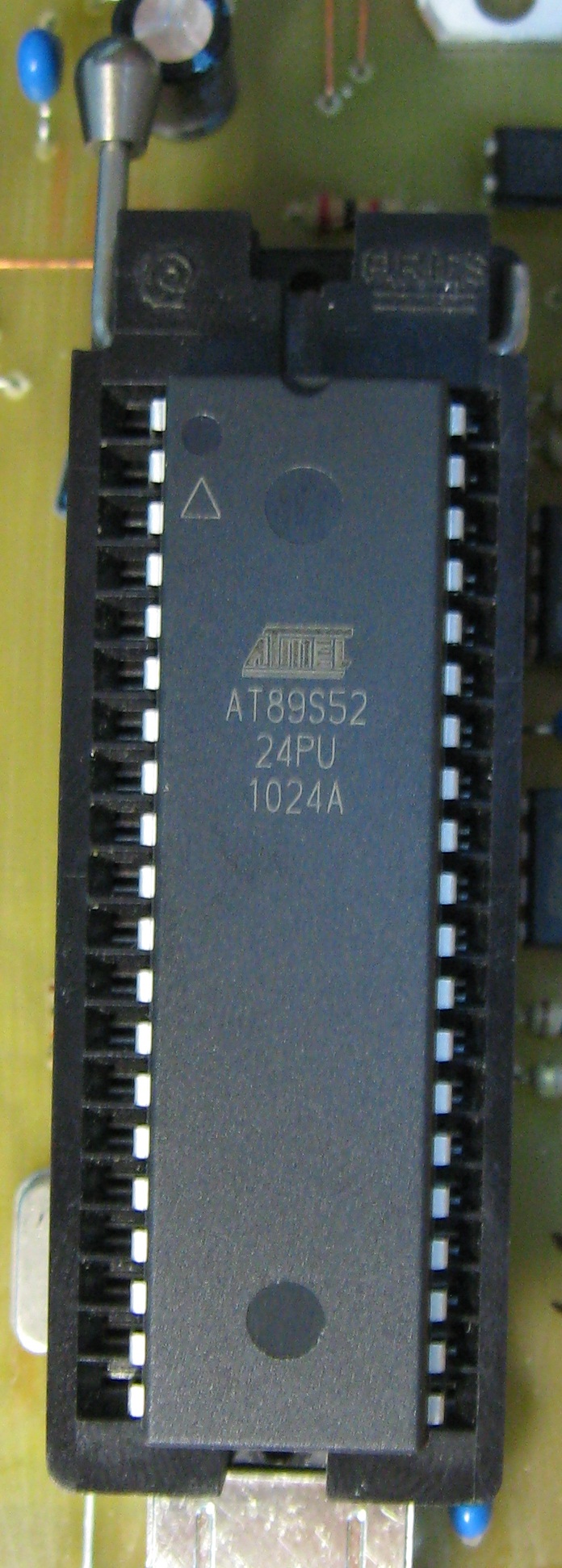

4. Осмотрите плату контроллера: запомните, где расположен «ключ» на микропроцессоре.
5. Аккуратно поддев маленькой отверткой, извлеките из панели старый микропроцессор.
6. Правильно сориентировав ключ и убедившись, что все ножки микропроцессора попадают в гнезда панели, вставьте новый микропроцессор.
7. Включите питание и проверьте работу.
8. Соберите пульт.

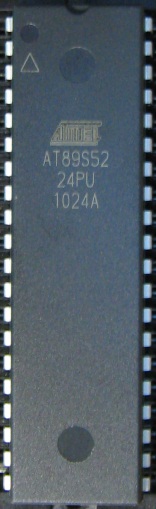

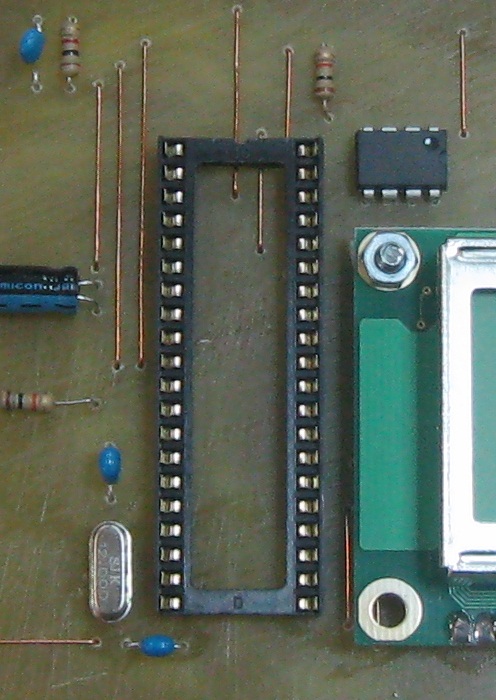

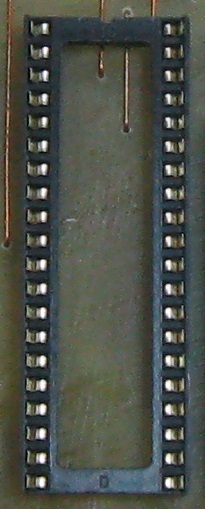

Микроконтроллер. Ключ вверху Панель микроконтроллера. Ключ вверху

Замена микропроцессора в табло:

1. Обесточьте табло и табло атаки (в случае универсальных табло).
2. Снимите табло и отверните саморезы на задней стенке (рекомендуется!) или, не снимая табло со стены, выверните «саморезы», расположенные по нижней и боковым сторонам задней стенки (кроме тех, на которых держатся петли и по одному рядом).
3. Найдите внутри табло плату контроллера (от нее отходят провода к платам цифр).
4. Осмотрите плату контроллера: запомните, где расположен «ключ» на микропроцессоре.
5. Аккуратно поддев маленькой отверткой, извлеките из панели старый микропроцессор.
6. Правильно сориентировав «ключ» и убедившись, что все ножки микропроцессора попадают в гнезда панели, вставьте новый микропроцессор.
7. Включите питание и проверьте работу.
8. Соберите табло.
